#druk3d

A co mi tam, jedziemy @boogie
1. Hobby ( #rekonstrukcjahistoryczna )
A) uruchomić na nowo moja średniowieczna mikroodlewnie
B) uszyć stroj landsknechta - czas do czerwca
2. Samorozwój
A) nauka języka - niemiecki, angielski 15 min dziennie
B) publikacje naukowe - 1/ tydzień
3. Sport
A) 2 x w tygodniu rower do pracy
B) 1 x w tygodniu walka bronią biala
C) 1 raz w tygodniu pobiegać
Czaaaas.. start!
Zdjęcia z progresu postaram się wrzucać co niedziele

4. Extra - na nowo uruchomić #druk3d

https://streamable.com/gikmoi

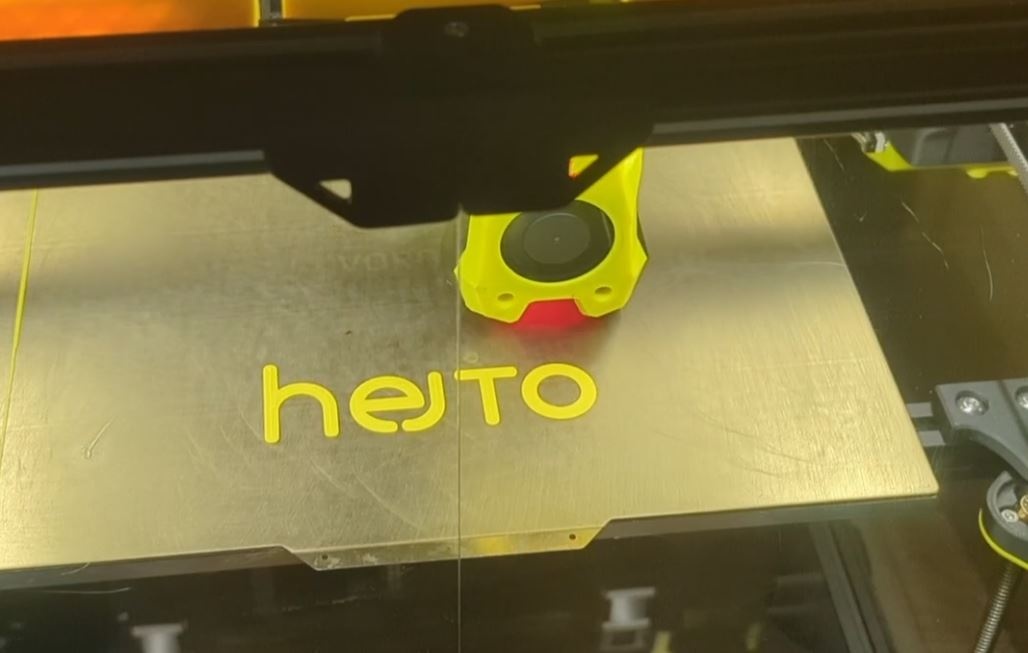

Cześć wszystkim. Drukarkę już złożyłem jakiś czas temu, miałem nadzieje że uda mi się zrobić podsumowanie i wrzucić na Hejto przed świętami, potem przed nowym rokiem... Podobno koniec roku to okres gdzie jest więcej czasu ale chyba nie u mnie...

Krótkie podsumowanie budowy:
- zeszło mi ok 20h na złożenie wszystkiego (rozłożone na kilka tygodni)
- drukarka pracowała ok 50h aby wydrukować pozostałe części obudowy.
- za wszystkie części mechaniczne, drukowane oraz późniejsze modyfikacje (ledy, wentylatory, termistory, filtry) łącznie zapłaciłem ok 4300 PLN
- drukara jest skonfigurowana, działa zgodnie z moimi oczekiwaniami, w porównaniu do mojego poprzedniego Endera 6 jest ogromny postęp.
- lokalny patriotyzm nie połaca. Nie kupujcie filamentu ABS marki Tarfuse. Za to ABS Fiberlogy mogę śmiało polecić.

Poprzednie wpisy z serii:
https://www.hejto.pl/wpis/budowy-vorona-c-d-w-piatek-doszly-brakujace-czesci-wiec-w-koncu-moglem-sie-zabra
https://www.hejto.pl/wpis/postanowilem-zlozyc-nowa-drukarke-3d-zamiast-isc-na-gotowe-i-kupic-jakiegos-chin

Przy okazji - wszystkiego dobrego w Nowym Roku!

Trochę więcej moich doświadczeń jak komuś chce się czytać:

Części:
-Po złożeniu drukarki z zestawu części firmy Formbot zostało mi tylko trochę śrubek/ nakrętek, niektóre zeszły co do sztuki. T-nut-ów 3mm z kulką oraz heat-insert-ów dokupiłem wiecej bo brakło mi na dodatkowe modyfikacje. Przewody od silników krokowych były zdecydowanie za długie, z kolei przewód uziemienia stołu grzewczego był za krótki.
- Człowiek który drukował części na szczęście dał błędny opis. Wszystkie elementy plastykowe są wydrukowane ze zwykłego ABS a nie ABS+ który mięknie w niższej temperaturze.
- Ogólnie jakość części w zestawie oceniam na wysoki.

Software:

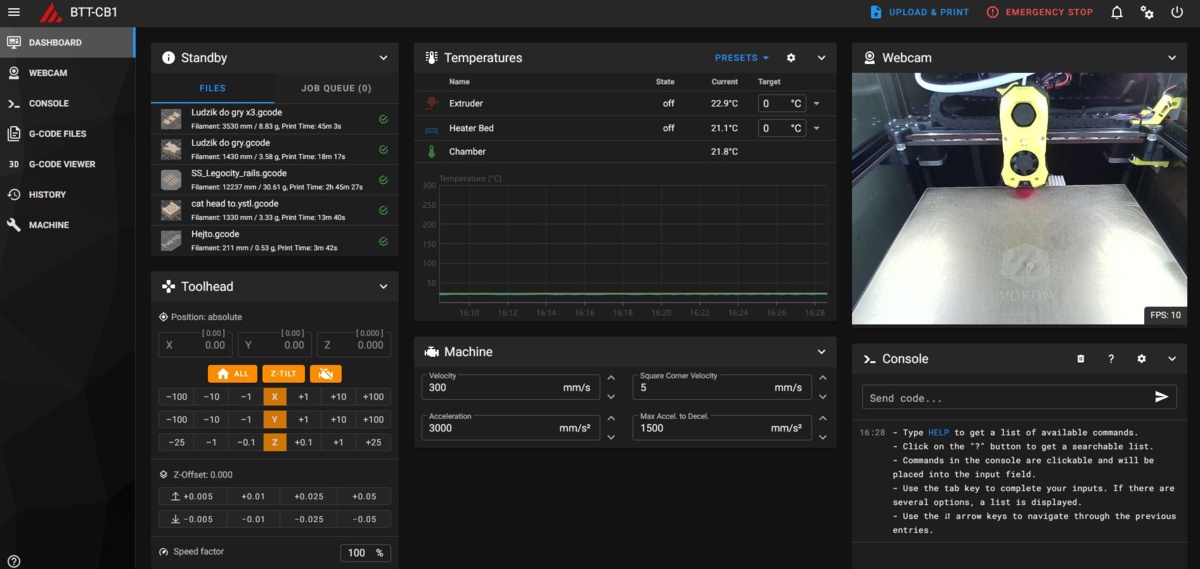

Miałem trochę obaw że polegnę na instalacji softu/konfiguracji, na szczęście niesłusznych. Bardzo pomółg mi tutorial na kanale YT: Rolohaun (How to install Klipper, the easy way using Kiauh! Part 1 - Configuring the Raspberry Pi).
Z tego względu że w zestawie nie miałem klasycznego Raspberry tylko jego klon o nazwie BTT Klipper Pi to standardowy obraz systemu nie działał, musiałem sciągnąć dedykowany z githuba producenta.

Pierwsze uruchomienie drukarki było bezproblemowe. To był moment w który zacząłem rozumieć dlaczego klipper jest tak popularny i chwalony: silnik krokowe działają na odwrót? Daj ! przy pinie aby odwrócić jego działanie. Potrzebujesz podpiać nowy wentylator? Skopiuj fragment kodu z githuba, podaj pod który pin jest podpięty. Po restarcie masz pełną kontrolę nad nowym wentylatorem. Chcesz wentylator żeby załączał się tylko podczas druku? Zmodyfikuj makro „Print Start”.

Tuning:
Trochę zabawy miałem ze ustawieniem poziomowania stołu. Voron trident automatycznie poziomuje stół natomiast ustalanie odległości głowicy od stołu robi się już klasycznie przy pomocy przycisku mechanicznego.
Cała sekwencja wygląda mniej więcej tak:
- głowica drukująca sprawdza przy pomocy czujnika indukcyjnego odległości w trzech różnych punktach stołu grzewczego,
- ewentualnie przechyły są korygowane przez 3 silniki krokowe połączone ze stołem.
- Po skończonej kalibracji głowica cofa się i trafia dyszą w przycisk – w tym momencie odległość od osi Z jest zerowana. W tym momencie można albo drukować albo wykonać test „kartki papieru”

Ostatni punkt sprawił mi trochę problemów – jeżeli do dysza nie jest czysta to przycisk zostanie wciśnięty ciut wcześniej a odległość od osi Z będzie za duża by pierwsza warsta dobrze przylegała. Problem wstępnie rozwiązałem dodając komendę G28 Z po nagrzaniu głowicy, tuż przed rozpoczęciem wydruku. Docelowe rozwiązenie które problem zlikwidowało to silikonowa szczotka o którą głowica się czyści tuż przed każdym wydrukiem.

Mody:
Co do modyfikacji drukarki w porównaniu z oryginalnym zestawem:
- Gąbkowy filtr węglowy z tyłu drukarki wyrzuciłem na śmietnik. Do niczego się nie nadawał. Zastąpiłem go filtrem na węgiel aktywny (pellet) własnego projektu (wentylator + peszel + filtr ze starego pojemnika plastykowego). Zapach powstający podczas druku ABS jest niewyczuwalny.
- Próbowałem słynnego wewnętrznego filtra na węgiel aktywny „Nevermore”, i powiem tak „Neveragain”. Filtr był głośny, przepływ powietrza za mały by cokolwiek filtrować. Sumarycznie 2 wentylatory z powodu niskiego przepływu powietrza i wysokich temperatur zatarły się. Być może miałem za słabe wentylatory typu 5015.
- Dodałem taśmę LED – oświetlenie komory
- Dodałem kamerę USB do monitorowania druku.
- Dodałem czujnik temperatury komory
- Dodałem 4 wentylatory 5015 pod stołem grzewczym aby zwiększyć cyrkulacje powietrza i przyspieszyć nagrzewanie komory. Rozwiązanie działa ale tak sobie. Jeżeli za wcześnie włączę wentylatory to czujnik temperatury stołu grzewczego głupieje i awaryjnie zatrzymuje wydruk...

Na koniec trochę o szczęściu.
Postanowiłem być lokalnym patriotą i kupić filament ABS marki Tarfuse (grupa Azoty). Do wydrukowania brakujących elementów obudowy Tridenta potrzebowałem kolor czarny i żółty. Na moje szczęście mieli na stanie tylko czarny więc żółty kupiłem od Fiberlogy. Druk żółtym filamentem Fiberlogy to była bajka. Zero podwijania rogów, niewielki skurcz, generalnie – bezproblemowy. Natomiast Tarfuse to była droga przez mękę. Z tego filamentu chciałem wydrukować tylne panele do obudowy. Obłożyłem drukarkę kocem by podnieść temperaturę w komorze jeszcze bardziej, próbowałem druku z temperaturami 250-280 / 100-120°C. Zmatowiłem płytkę PEI papierem ściernym aby poprawić adhezje. Stosowałem środek adhezyjny Dimafix. Oprócz tego jeszcze różne dodatkowe ustawienia w slicerze...
Za każdym razem rogi się podwijały.
Jeżeli ma ktoś doświadczenie i ochotę sprawdzić ten filament to mogę wysłać to co mi zostało na szpuli do jakiegoś paczkomatu.

#druk3d #budujevorona #diy

Nowa klawiatura to nowy pomysł na kolejny druk 3d.
Tym razem wrzucam model podkładki pod nadgarstki.
Urządzeniem docelowym jest MX Mechanical Mini od firmy Logitech.
Powinno pasować też pod inne tego typu klawiatury jak Keychron czy NuPhy.

https://www.thingiverse.com/thing:6406812

#druk3d #diy #programowanie #klawiatura #komputery

Jak to trzeba mieć oczy dookoła d⁎⁎y... Szwagier kupił dziecku długopis 3d za, uwaga, 240zł. A może więcej, bo mówił, że niecale 300 zaplacili.

Zapytacie jakie ma zalety... Otóż nie korzysta z pla/abs tylko z PCL, temperatura pracy 60 stopni.

Zapytacie, czemu piszę ten wpis: Tu jest śmieszniej, bo producent sprzedaje 75 wkladów po 15cm za 80zł xd
Dla pewności zrobił wkłady średnicy 2.5mm żeby przypadkiem nie pasowały te z allegro ( ͡° ͜ʖ ͡°)
No drugie hp normalnie xD

https://www.mediaexpert.pl/komputery-i-tablety/drukarki-i-urzadzenia-biurowe/filamenty-do-dlugopisow-3d/filament-3doodler-start-eko-2-5mm-75-sztuk-charcoal-black

https://www.mediaexpert.pl/komputery-i-tablety/drukarki-i-urzadzenia-biurowe/dlugopis-3d/dlugopis-do-druku-3d-dla-dzieci-w-wieku-od-6-lat-3doodler-start-plus-zestaw-podstawowy

#druk3d #ciekawostki

Tak jak wspominałem podrzucam projekt do druku (opis by ChatGPT):
https://www.thingiverse.com/thing:6364402

Link do wpisu:
https://www.hejto.pl/wpis/zrobilem-holder-do-telefonu-zebym-mogl-ogladac-filmy-na-telefonie-i-sluchawkach-

Wołam piorunujących:
@Tyglys @Tealc @Jurajski_Huncwot @DKK @inne_rzeczy @wiro @Uwe_ @Modnar @nima_logina @so_cold @Shivaa @na_kanapie_siedzi_len @Agannalo @Xax @bigworm @Gracz_Komputerowy @kkdawid @Wido @LuckySeven @the_good_the_bad_the_ugly @Kilik @arturdwieszopy @Majke @bernsteinka @Lubiepatrzec @Zly_Tonari @Hoszin @nobodys @KLH2 @entropy_

No i daj pioruna :grinning:

#druk3d #diy #telefony #youtube #netflix

Zrobiłem holder do telefonu żebym mógł oglądać filmy na telefonie i słuchawkach leżąc na wprost w łóżku przed spankiem. Dwa wydruki z łączeniem - o dziwno trzyma się bez klejenia. Końcówka przymocowana do szczebelek oparcia za pomocą opasek zaciskowych. Długość holdera to ok. 28cm, wysięgniki mają jakieś 20cm. Łóżko z Ikea. Będę potem wstawiać na thingverse, piorunujących zawołam jak wygeneruje linka. Zaprojektowane pod Realme 9 pro+

#druk3d #diy #telefony #youtube

Co ja odjebałem tutaj?
Model wygląda tak: #druk3d #3dprint #drukowanie3d

Budowy Vorona c.d.

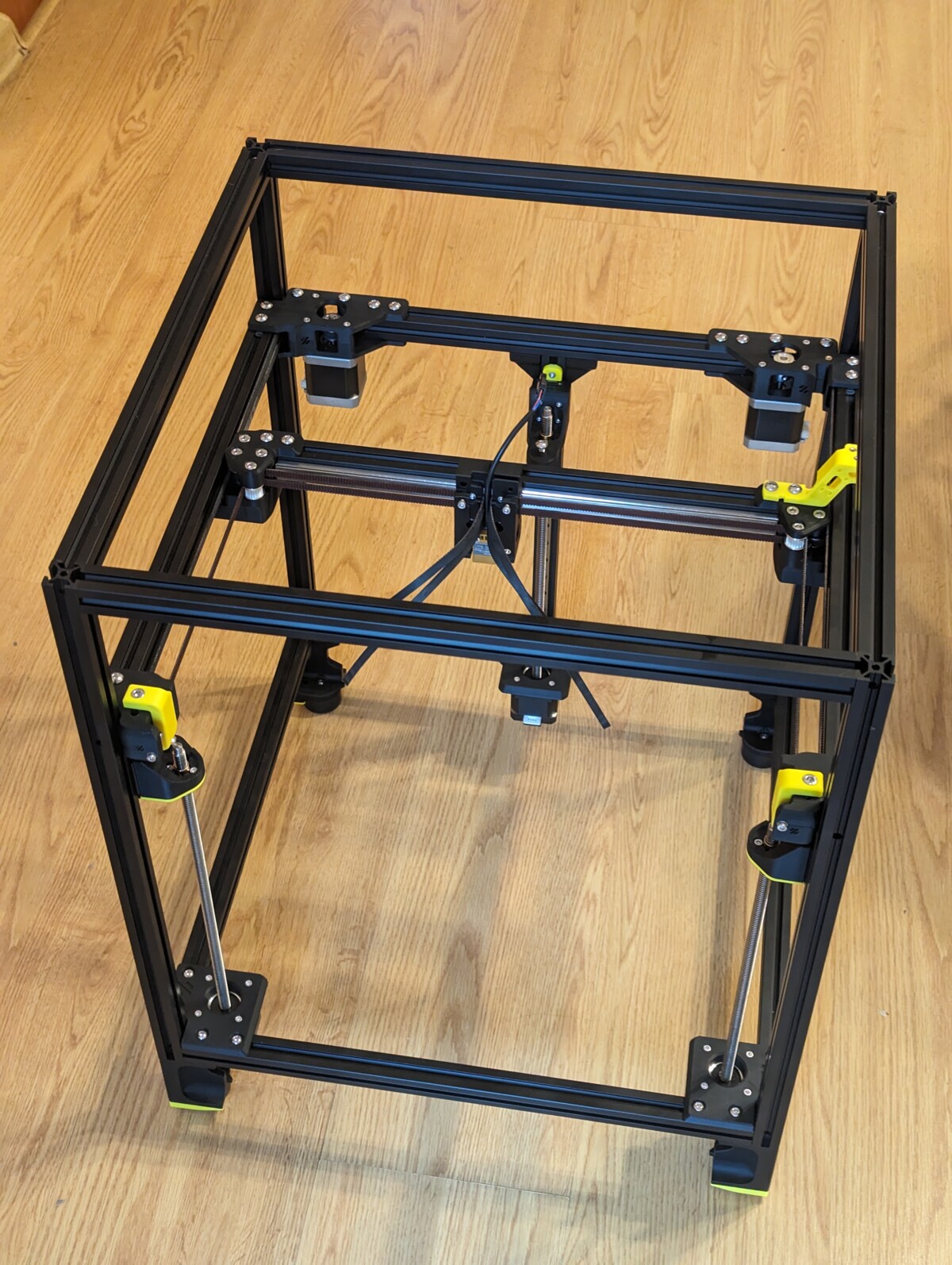

W piątek doszły brakujące części więc w końcu mogłem się zabrać za dalsze składanie Vorona Trident. Efekt mojej pracy coraz bardziej przypomina drukarkę.

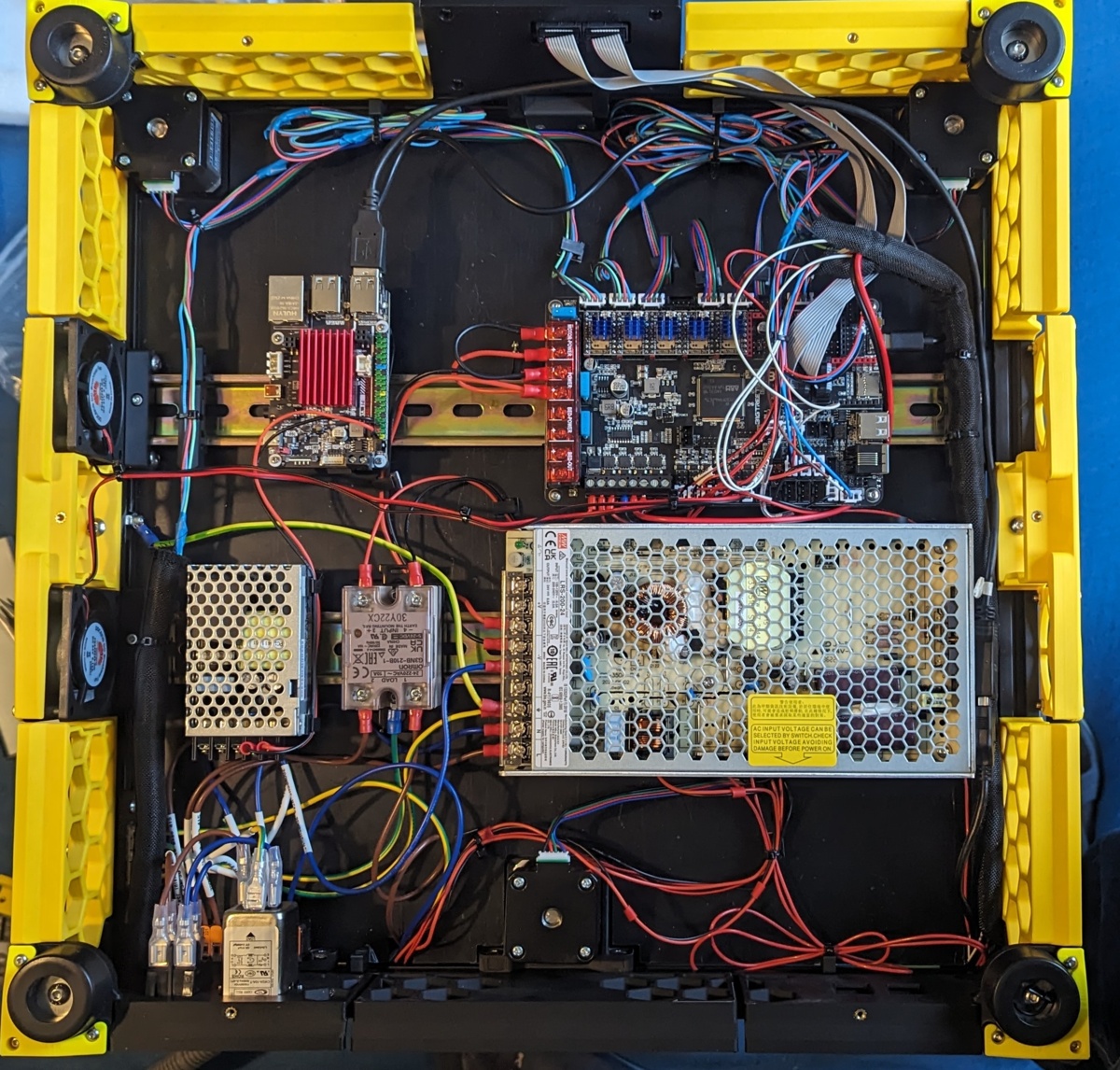

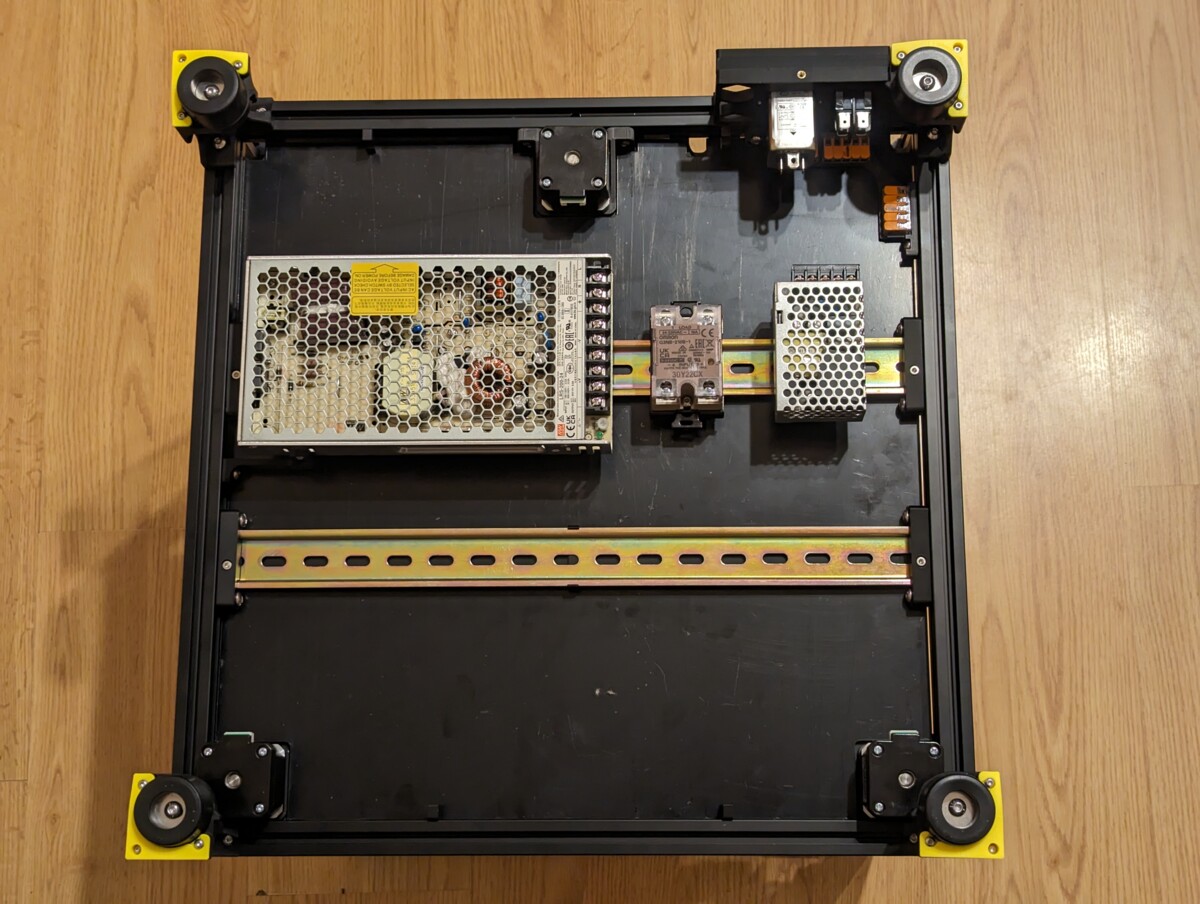

W sobotę wieczorem udało się złożyć prowadnicę wózka oraz prowadnice stołu grzewczego. Dzisiaj stół grzewczy, głowica drukująca oraz szyny mocujące elektronikę.

Przeciąganie pasków zębatych na początku szło mi opornie, dopiero gdy wpadłem na pomysł by je wstępnie zagiąć we właściwym kierunku to jakoś poszło. Jeden z pasków przeciągnąłem po plastyku a nie po rolce i musiałem go zdjąć i założyć raz jeszcze. Naciąg wstępnie ustawiłem zgodnie z instrukcją ze strony Vorona - ustawiłem wózek tak aby pasek miał 15cm długości a potem brzdąkałem nim aż Spectroid na telefonie pokazał 140Hz. Całkiem sprytne rozwiązanie.

Na razie nie mam większych zastrzeżeń do zestawu części od Formbot-a, na minus co najwyżej same drobiazgi np w zestawie za śruba M3x12 FHCS zamiast M3x10 FHCS, więcej niespodzianek może wyjść przy montażu przewodów. Formbot każdy przewód dociął na wymiar i zaopatrzył w opis, na razie musiałem tylko podłączyć uziemienie do stołu grzewczego, przewód był na styk, przydałoby mu się dodatkowe 5cm.

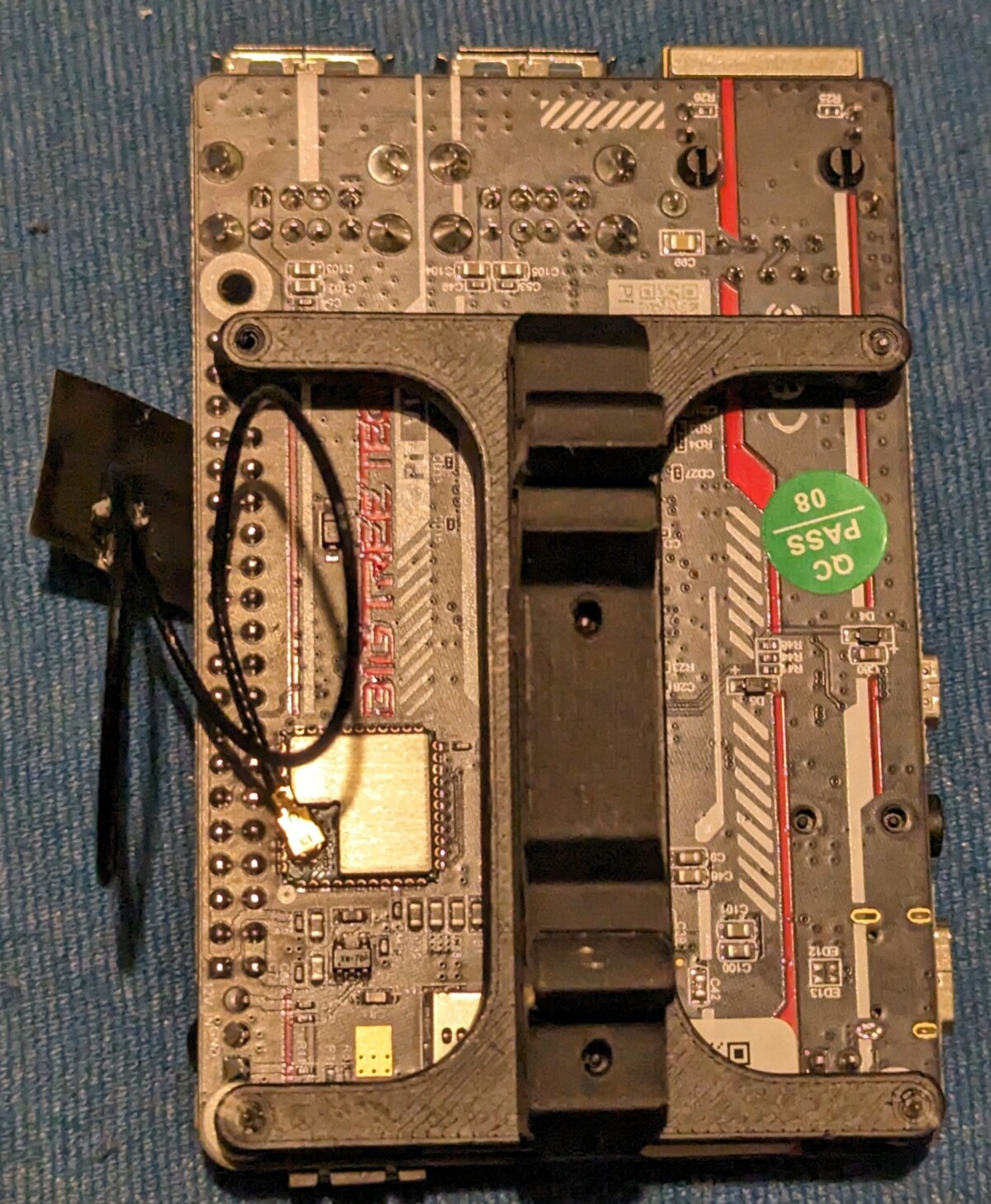

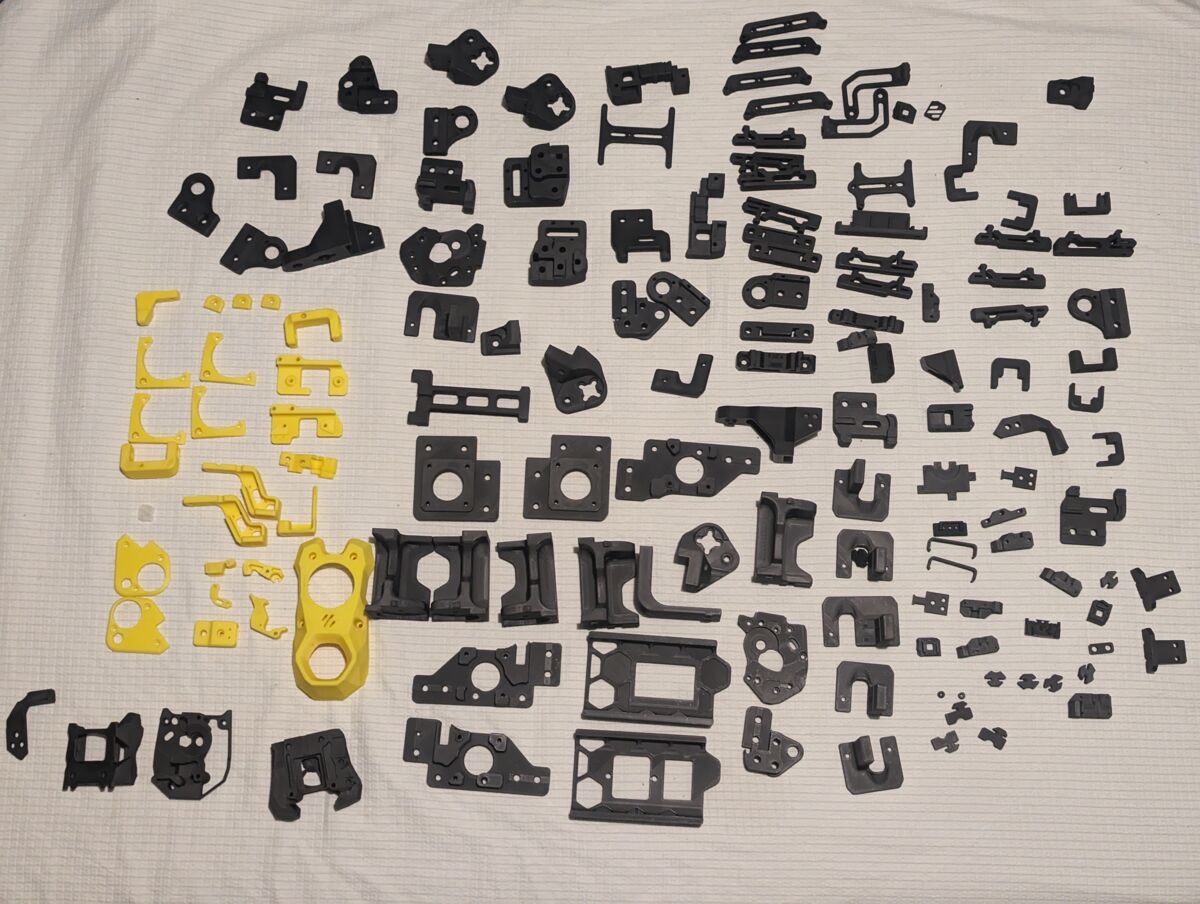

Kilka niespodzianek znowu wyszło z częściami drukowanymi. Człowiek z programu PIF wydrukował mi mocowanie pod zwykłe raspberry oraz inny sterownik. Drukuje na mojej starej drukarce brakujące części, powinny być gotowe za jakieś 2h.

Większa potencjalna wtopa związana z częściami drukowanymi może wynikać z materiału z którego zostały wydrukowane - ABS plus. Zalecany materiał to ABS, który wyższą temperaturę mięknięcia. Widziałem wątek na jakimś forum gdzie ludzie raportowali uszkodzenia mocowania głowicy drukującej oraz samej głowicy z powodu za wysokiej temperatury. Cóż, pierwsze rzeczy które wydrukuje na mojej drukarce z ABS to będą części zapasowe do tejże drukarki.

W poprzednim wpisie @mortt zwrócił uwagę na potencjalne problemy głowicy drukującej Stealthburner z chłodzeniem druku co może mieć wpływ na PLA/PETG. Znalazłem ciekawy mod który rozwiązuje ww problem. Może za jakiś czas go zamontuje
https://mods.vorondesign.com/detail/X1OtCg3ZJQBmZ7LEU7LqQ

#druk3d #budujevorona #diy

Słodki jezu ja też tak chcę w domu takie rzeczy robić :melting_face:

#autocad #inzynieria #airsoft #szacun #druk3d

https://youtu.be/d6PXSTV486c?si=PUKGJFQI3perBPrh

Postanowiłem złożyć nową drukarke 3D zamiast iść na gotowe i kupić jakiegoś chińczyka lub półchińczyka. W związku z tym zamówiłem zestaw części mechanicznych (od chińczyka - Formbot) do Voron Trident oraz części drukowane w programie Voron Print it forward.
Vorony to projekt społecznościowy, podobno całkiem udany, zobaczymy czy w moim wykonaniu też będzie udany.

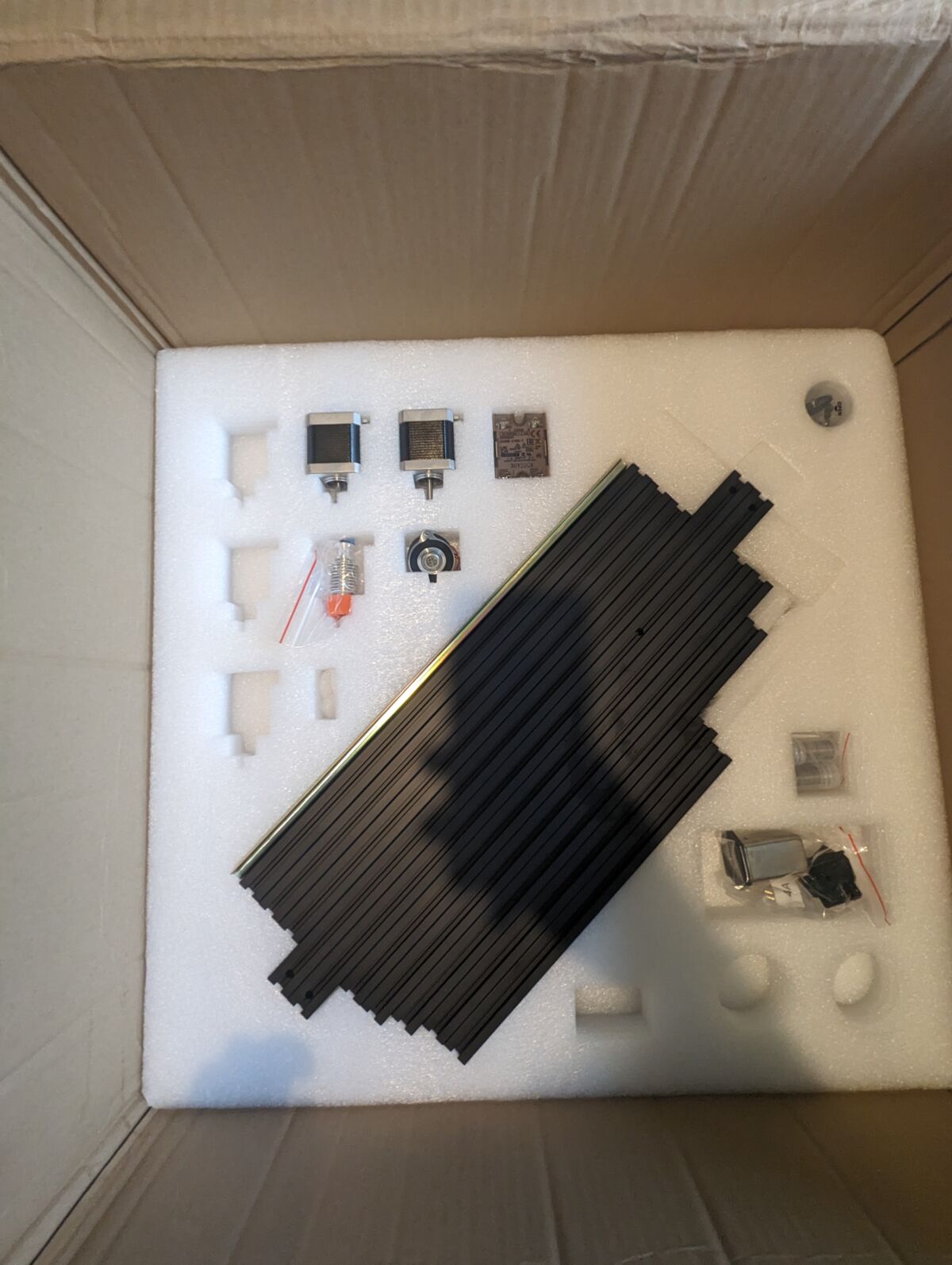

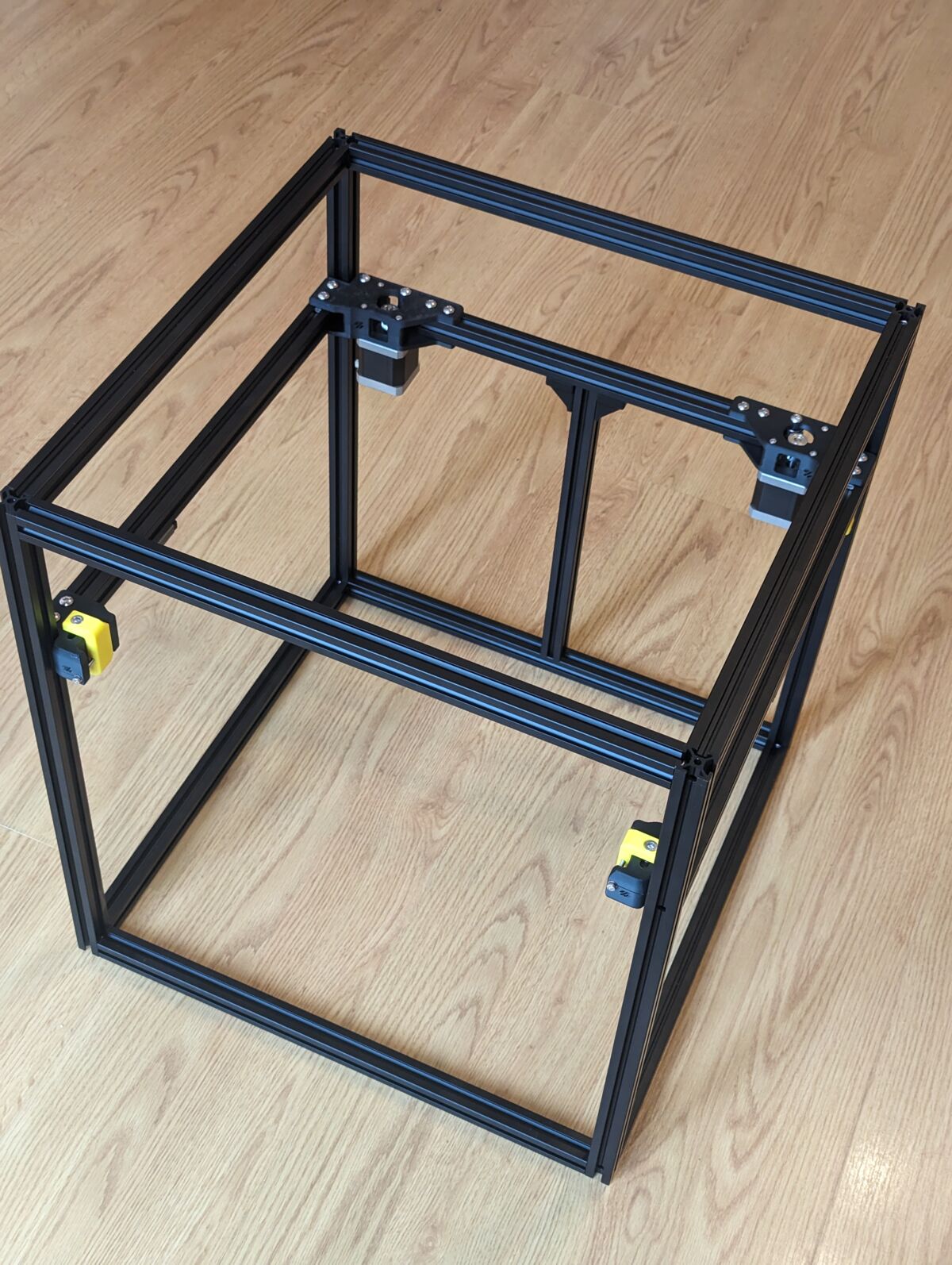

Części mechaniczne doszły, części drukowane też, niestety nie w komplecie. Zanim mi zabrakło wymaganej części to udało mi się złożyć tyle co na zdjęciach.

Coś pusto tu w wątku #druk3d to może od czasu do czasu wrzucę mały update jak mi idzie. Niestety czas na budowę mam głównie weekendami więc trochę to potrwa...

#druk3d #budujevorona

Występuje u mnie lekkie nitkowanie. Temperaturę dyszy obniżyłem i zostało mi trochę zmienić domyślną retrakcje. Od którego pola zacząć i na ile zmienić daną wartość?

#druk3d #prusa

Telefonowy holder trzymaczkowy. Dałem z siebie całe 30%.

https://www.thingiverse.com/thing:6274741

#druk3d

Nie wiem którą wybrać... Niby SV07 szybsza, ale chyba SV06 bardziej sprawdzona i multum różnych testów czy poradników. Co polecacie?

#druk3d #technologia #modelarstwo

Nie mogłem znaleźć nigdzie gotowego śmietniczka do łazienki co by pasował w to miejsce, to zrobiłem sam.
Całkiem pasuje do reszty aranżacji.

#druk3d

sztuka nowoczesna
#druk3d

Tu już nie ma co sprzątać. Prusa zamiata rynek jeśli chodzi o sprzęt i support.

#druk3d

uwaga ogłoszenie, może kogoś zainteresuje 😁
dziś przyjdzie nowa drukarka do #druk3d i obiecuje wydrukować (i wysłać Tomkowi jeśli będzie chciał) rzecz co dostanie najwięcej piorunów z komentarzy, może ktoś będzie zainteresowany :-)

rozmiar max 20cm x20cm x 20cm
kolory mam różne, możecie pisać jaki byście chcieli może będę miał.

z tego możecie wybierać projekty https://www.thingiverse.com/
mogą być też inne projekty, byle były legalne i proste do ogarnięcia :-)
załączam zdjęcie mojego największego sukcesu w druku3d
powodzenia :-)
#rozdajo

! nie mieszkam w Polsce, więc ew wysyłka może trochę zająć :-)

( ͡° ͜ʖ ͡°)

#ufo #druk3d #ancientaliens #starozytnikosmici

Wrzuam model rakiety której zdjęcie dodałem kilka dni temu.
Mam nadzieję że wydruki wyjdą i nic nie popsułem po drodze.

https://www.thingiverse.com/thing:6213139

@LITE @ElektrolizatorDwuczlonowy

#druk3d #rakiety #hobby #modelarstwo #diy

Dajcie pioruna żeby dobrze latało
#druk3d #rakiety #modelarstwo #hobby
